Червячный редуктор: высокопроизводительные решения для понижения частоты вращения в промышленных применениях

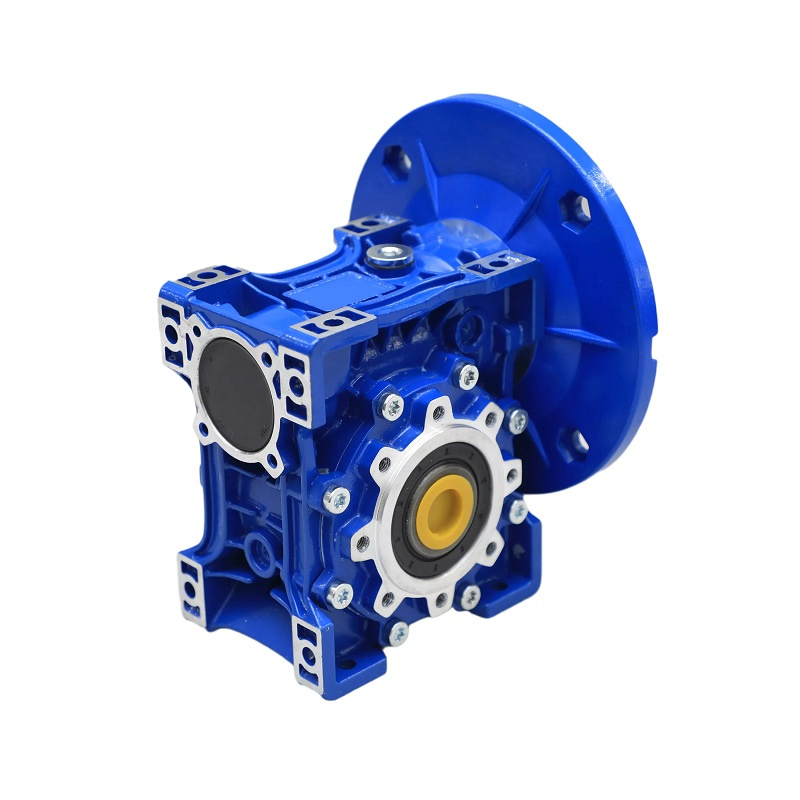

Червячный редуктор отличается исключительными передаточными числами, составляющими от 5:1 до 3600:1 в одном компактном узле, обеспечивая беспрецедентное увеличение крутящего момента, при котором небольшая входная мощность преобразуется в значительную выходную силу. Эта выдающаяся способность обусловлена уникальным расположением червяка и червячного колеса: за каждый оборот червяка колесо поворачивается всего на один зуб, что обеспечивает резкое снижение скорости при одновременном пропорциональном увеличении выходного крутящего момента. Математическая зависимость гарантирует, что более высокие передаточные числа автоматически обеспечивают большее увеличение крутящего момента, предоставляя проектировщикам систем точный контроль над характеристиками передачи мощности. В отличие от многоступенчатых планетарных или цилиндрических редукторов, для достижения аналогичных передаточных чисел требующих нескольких ступеней редукции, червячный редуктор реализует это в одной упрощённой конструкции, сокращая сложность и потенциальные точки отказа. Такая одноступенчатая конструкция исключает суммарные потери КПД, связанные с множеством контактов между зубьями шестерён, сохраняя более высокий общий КПД системы, а также снижая производственные затраты и требования к техническому обслуживанию. Возможность увеличения крутящего момента позволяет использовать меньшие и более экономичные входные двигатели для привода значительных нагрузок, что обеспечивает существенную экономию энергии и снижает требования к электрической инфраструктуре. Применения, требующие точного позиционирования, получают огромную пользу от высоких передаточных чисел: незначительные входные перемещения преобразуются в чрезвычайно тонкие выходные регулировки, обеспечивая точность позиционирования на уровне микрон в автоматизированных системах. Постоянная подача крутящего момента по всему диапазону скоростей гарантирует стабильную работу при изменяющихся нагрузках и предотвращает колебания мощности, которые могут негативно сказаться на качестве продукции или эксплуатационных характеристиках системы. Технологические процессы, требующие высокого удерживающего момента — например, вертикальные подъёмные устройства или системы прецизионной индексации — полагаются на способность червячного редуктора удерживать положение под нагрузкой без дополнительных тормозных механизмов. Прочное зацепление зубьев шестерён распределяет нагрузку по нескольким контактным точкам, предотвращая преждевременный износ и обеспечивая долгосрочную надёжность даже при непрерывной работе в тяжёлом режиме, что делает червячные редукторы предпочтительным выбором для критически важных задач, где недопустимы какие-либо сбои.

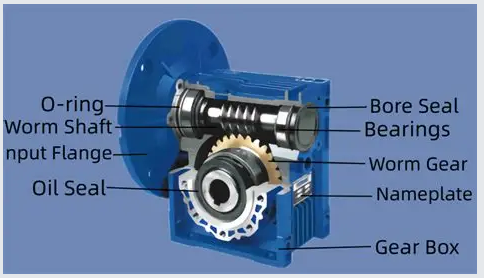

Червячный редуктор оснащён бесценным механизмом самоторможения, который автоматически предотвращает обратное вращение при отключении входной мощности, обеспечивая важнейшую функцию безопасности для защиты персонала, оборудования и технологических процессов без необходимости в дополнительных компонентах или системах. Данная способность к самоторможению обусловлена специфическими угловыми соотношениями между резьбой червяка и зубьями колеса, что создаёт механическое зацепление, препятствующее передаче вращения с выходного вала на входной вал в обратном направлении. Когда угол подъёма резьбы червяка меньше угла трения между сопрягаемыми поверхностями, система становится принципиально самотормозящейся, гарантируя, что нагрузки не вызовут обратного движения даже при пропадании питания. Эта критически важная функция безопасности незаменима в вертикальных подъёмных устройствах, наклонных конвейерных системах и механизмах позиционирования, где неожиданное перемещение может привести к повреждению имущества, сбоям в производстве или угрозе безопасности. Действие самоторможения вступает в силу мгновенно при отключении питания, обеспечивая немедленную защиту без задержек, характерных для электромагнитных тормозов или механических блокировочных систем. В отличие от внешних тормозных механизмов, которые могут выйти из строя из-за электрических неисправностей, износа компонентов или проблем с техническим обслуживанием, функция самоторможения работает исключительно на основе механических принципов, обеспечивая надёжную защиту при любых условиях. Эта встроенная функция безопасности устраняет необходимость в дорогостоящих дополнительных тормозных системах, снижая как первоначальные капитальные затраты, так и расходы на текущее техническое обслуживание, одновременно упрощая проектирование системы и уменьшая количество потенциальных точек отказа. Ситуации аварийной остановки особенно выигрывают от мгновенного действия блокировки: система сохраняет своё положение независимо от величины нагрузки и условий окружающей среды. Функция самоторможения также предотвращает эффекты накопления крутящего момента («закручивания») или «отскока», которые могут возникать в системах с внешними тормозами, обеспечивая точное поддержание позиции в течение длительного времени. Процессы контроля качества, требующие стабильного позиционирования во время измерений или инспекционных процедур, полагаются на эту функцию для поддержания точности без постоянного потребления электроэнергии. Механический характер самоторможения означает, что он эффективно работает во всём диапазоне температур и при любых условиях окружающей среды, обеспечивая стабильную защиту при наружной установке, при экстремальных температурах и в загрязнённых средах, где другие блокировочные механизмы могут выйти из строя или работать непредсказуемо.

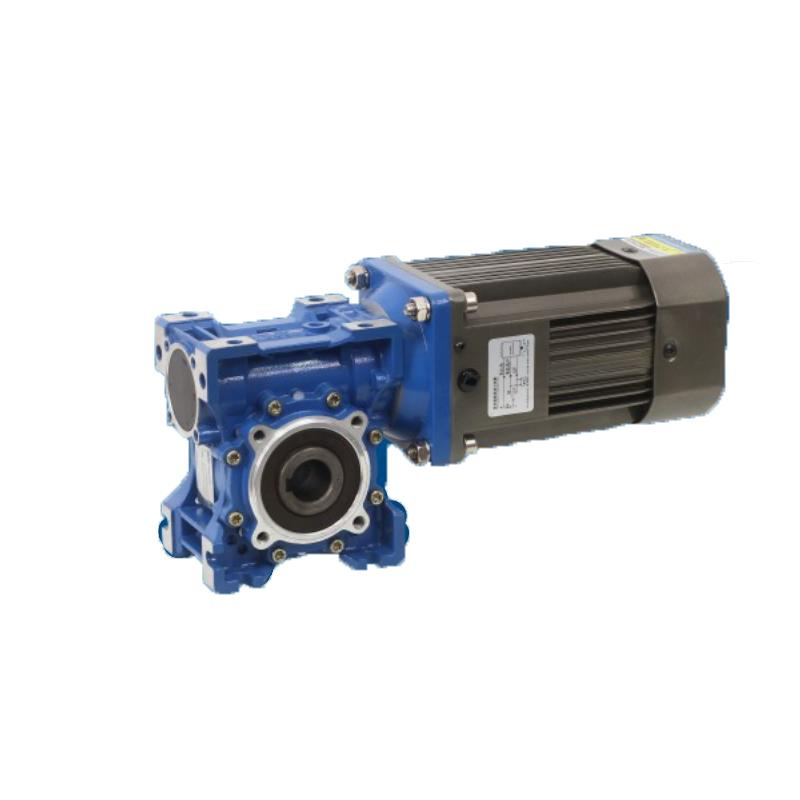

Червячный редуктор обеспечивает выдающиеся возможности передачи мощности в исключительно компактном корпусе, обеспечивая максимальную плотность мощности, что позволяет эффективно использовать пространство при сохранении превосходных эксплуатационных характеристик в требовательных промышленных применениях. Инновационное расположение зубчатых колёс обеспечивает значительное понижение скорости и увеличение крутящего момента в корпусе, занимающем значительно меньший объём по сравнению с эквивалентными многоступенчатыми зубчатыми системами, что делает его оптимальным решением для применений, где каждый кубический дюйм имеет значение. Такая компактность достигается за счёт перпендикулярного расположения валов и спиральной формы червяка, благодаря чему путь передачи мощности становится более прямым по сравнению с конфигурациями с параллельными валами, требующими более крупных корпусов для размещения нескольких зубчатых передач. Компактные габариты напрямую снижают затраты на монтаж: требуются меньшие крепёжные конструкции, фундаменты и кожухи, а лёгкая конструкция уменьшает сложности при транспортировке и снижает требования к несущим конструкциям. Производственные предприятия получают существенную выгоду от экономии места: в пределах существующей площади пола можно установить больше оборудования, что максимизирует производственную мощность без необходимости расширения производственных помещений. Уменьшенные габариты также облегчают интеграцию в существующие машины при модернизации, когда ограниченное пространство часто ограничивает варианты модернизации и вынуждает прибегать к компромиссным решениям. Мобильные применения — в том числе автомобильные, морские и авиационные системы — особенно ценят компактную конструкцию, позволяющую реализовать мощные приводные системы без избыточного веса или потерь объёма, которые могли бы негативно повлиять на эксплуатационные характеристики транспортного средства или его грузоподъёмность. Оптимизированное внутреннее расположение компонентов гарантирует, что каждый кубический дюйм объёма корпуса используется для передачи мощности, а не остаётся неиспользованным, что максимизирует отдачу от инвестиций в занимаемый объём. Доступность для технического обслуживания остаётся превосходной даже при компактной конструкции: продуманно расположенные сервисные отверстия и съёмные крышки позволяют проводить регулярные осмотры и смазку без разборки узла или остановки системы. Стандартизированные монтажные интерфейсы и конфигурации валов обеспечивают возможность замены более крупных и менее эффективных приводных систем компактным червячным редуктором без масштабных механических переделок, что позволяет быстро модернизировать оборудование и немедленно повысить производительность системы, одновременно сократив требования к занимаемому пространству при полном сохранении рабочих возможностей и надёжности, соответствующих современным промышленным стандартам.
