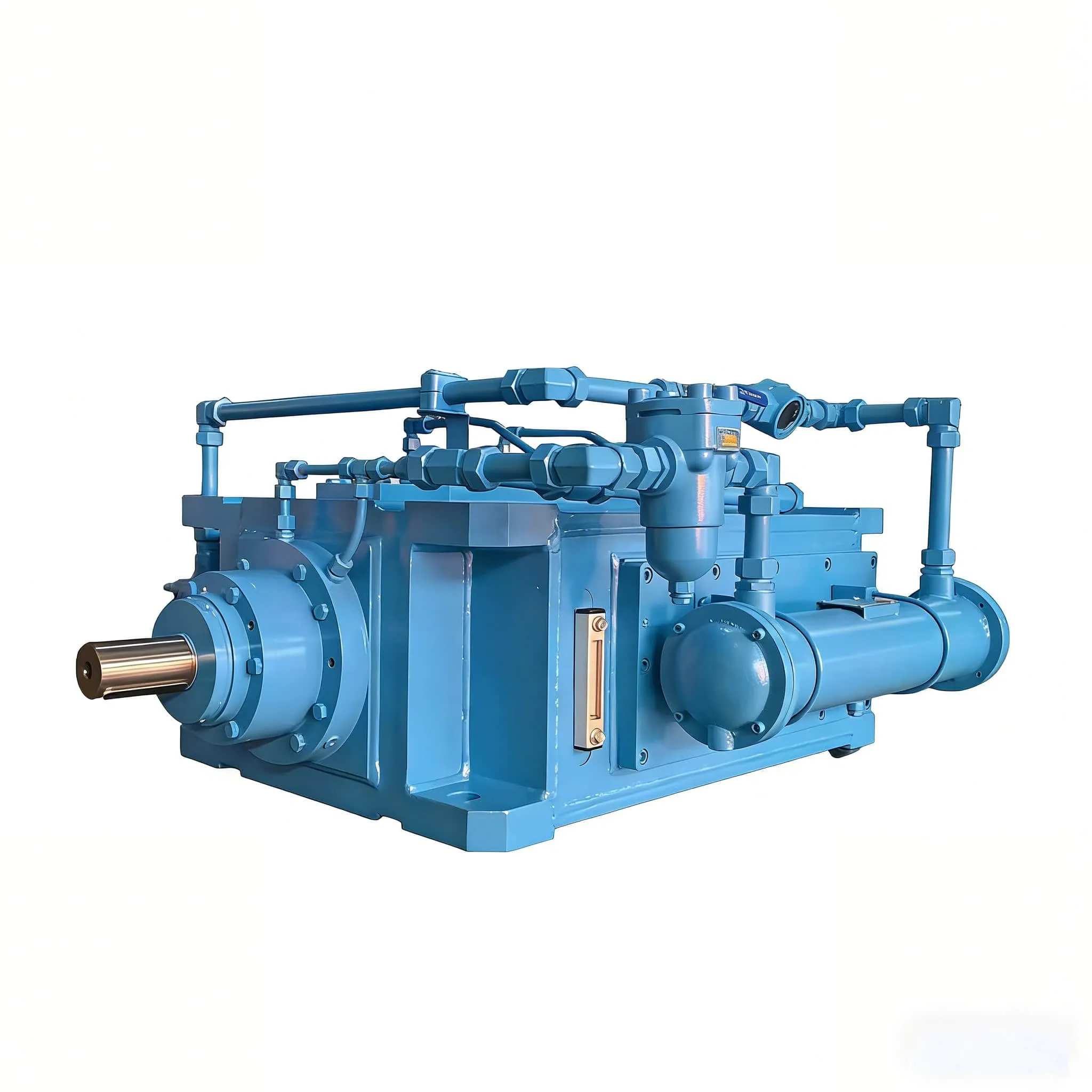

Aplikace s vysokým zatížením vyžadují mechanické systémy schopné zvládat extrémní síly, aniž by došlo ke ztrátě provozní spolehlivosti a účinnosti. A převodovka slouží jako klíčové mechanické rozhraní, které umožňuje zařízením pro přenos výkonu zvládat významné točivé momenty, převádět otáčky a rozvádět mechanickou energii po průmyslových systémech. Pochopení toho, jak převodovka funguje v těchto náročných prostředích, odhaluje sofistikované inženýrské principy, které umožňují těžké provozní úkoly.
Základní mechanismus, prostřednictvím něhož převodovka podporuje aplikace za vysoké zátěže, zahrnuje násobení točivého momentu, rozdělení zátěže a optimalizaci mechanické výhody. Když vstupní výkon vstoupí do sestavy převodovky, vnitřní ozubení přemění rotační charakteristiky tak, aby odpovídaly konkrétním požadavkům následně zapojeného zařízení. Tento proces přeměny umožňuje systémům zvládat zátěže, které by jinak překročily kapacitu přímého pohonu, čímž se technologie převodovek stává nezbytnou pro průmyslové odvětví vyžadující významné schopnosti přenosu výkonu.
Mechanické principy podporující vysokou zátěž
Násobení točivého momentu a rozdělení síly
Hlavním mechanismem, který umožňuje převodovce podporovat přenos vysoké zátěže, je základní princip násobení točivého momentu prostřednictvím inženýrského návrhu převodového poměru. Když se vstupní hřídel otáčí vysokou rychlostí při relativně nízkém točivém momentu, vnitřní ozubený systém převede tento pohyb na vyšší výstupní točivý moment při snížené otáčkové rychlosti. Tato mechanická výhoda umožňuje převodovce zvládat zátěž výrazně vyšší, než by dokázal zvládnout pohonný agregát při přímém spojení.
Rozložení zátěže mezi více ozubenými zuby vytváří další klíčový podporující mechanismus uvnitř sestavy převodovky. Místo koncentrace celé přenášené síly na jediný kontakt je u správně navržených ozubených systémů mechanická zátěž rozložena mezi několik současných kontaktních zón. Toto rozložení snižuje koncentraci napětí a umožňuje převodovce vydržet nepřetržitý provoz za vysoké zátěže bez předčasného opotřebení či katastrofálního poškození.
Geometrie ozubených kol a vlastnosti materiálu společně optimalizují účinnost přenosu síly. Evolventní profil ozubení zajišťuje hladký přenos výkonu a současně minimalizuje ztráty způsobené třením, zatímco povrchově kalená ocel poskytuje potřebnou odolnost povrchu pro vydržení opakovaných kontaktů za vysokého zatížení. Tyto konstrukční prvky umožňují převodovce udržovat stálý výkon i za náročných provozních podmínek.
Statická pevnost a inženýrské řešení nosných cest
Konstrukce skříně převodovky hraje zásadní roli při podpoře aplikací s vysokým zatížením, neboť poskytuje tuhou statickou podporu všem vnitřním komponentům. Skříň převodovky musí odolávat deformaci pod zatížením a zároveň zachovávat přesné soudržení ozubených kol a podporu ložisek. Litinové nebo svařované ocelové skříně obvykle poskytují potřebnou tuhost, aby se zabránilo strukturální deformaci, jež by mohla ohrozit kvalitu ozubení nebo výkon ložisek.
Vnitřní nosné dráhy uvnitř převodovkové sestavy vedou mechanické síly prostřednictvím optimalizovaných konstrukčních prvků navržených tak, aby zvládaly maximální předpokládané zatížení. Výběr a umístění ložisek zajišťují, že radiální a axiální síly vznikající během přenosu výkonu jsou správně podepřeny a směrovány skrz konstrukci skříně. Tato pečlivá inženýrská návrhová práce na nosných drahách zabrání vzniku místních koncentrací napětí, které by mohly vést ke zničení součástí nebo ke zkrácení provozní životnosti.
Konstrukční prvky pro vysokozatížený provoz
Ozubení a výběr materiálu
Aplikace převodovek za vysoké zátěže vyžadují specifické ozubení optimalizované pro maximální schopnost přenosu výkonu. Šikmé ozubení poskytuje vyšší nosnost ve srovnání se zuby se šikmým řezem díky zvýšenému poměru styku a hladšímu zapínání. Šikmý úhel vytváří několik současných styků zubů, čímž se přenášené zatížení efektivně rozděluje na větší povrchovou plochu uvnitř sestavy převodovky.
Výběr materiálu pro součásti převodovky má přímý dopad na výkon při vysoké zátěži. Legované oceli s celkovým kalením poskytují vynikající pevnost jádra pro zuby ozubených kol vystavených vysokému zatížení, zatímco povrchové úpravy, jako je cementace nebo nitridace, zvyšují odolnost proti únavovému poškození při styku. Tyto metalurgické postupy umožňují převodovce odolat cyklickým napěťovým vzorům typickým pro aplikace přenosu výkonu za vysoké zátěže.
Přesné výrobní procesy zajišťují, že kvalita ozubených kol splňuje náročné tolerance požadované pro spolehlivý provoz za vysoké zátěže. Obrábění a broušení na CNC strojích vytvářejí přesné profily zubů a povrchové úpravy nutné k minimalizaci koncentrací napětí a optimalizaci rozložení zatížení. Kontrolní opatření ověřují, že každá součást převodovky splňuje specifikace rozhodující pro trvalý provoz za vysoké zátěže.
Mazací systémy a tepelné management
Mazací technologie hrají klíčovou roli při umožnění provozu převodovek za podmínek vysoké zátěže, neboť snižují ztráty třením a řídí tvorbu tepla. Oběhové olejové systémy zajišťují nepřetržitý tok maziva do zón ozubení, ložiskových ploch a dalších kritických stykových ploch. Tento přístup k mazání zajišťuje dostatečné chlazení a odstraňování kontaminantů, zároveň však udržuje tloušťku mazacího filmu nutnou pro správné oddělení jednotlivých součástí.
Tepelné řízení v převodovce se stává stále důležitějším, protože se zvyšuje úroveň zatížení a vytváří další teplo prostřednictvím tření a hříchu tekutin. Vnější chladící systémy, včetně výměníků tepla s vzduchovým nebo vodním chlazením, udržují optimální provozní teploty, které zachovávají vlastnosti maziva a zabraňují tepelné degradaci součástí převodovky. Ovládání teploty zajišťuje konzistentní výkon a prodloužení životnosti komponentů za náročných provozních podmínek.
Dizajnové úvahy specifické pro aplikaci
Vlastnosti zatížení a požadavky na pracovní cyklus
Různé aplikace s vysokým zatížením klade jedinečné požadavky na konstrukci převodovky, které vyžadují přizpůsobené přístupy k splnění specifických provozních požadavků. Neustálé pracovní aplikace vyžadují převodovka konstrukce optimalizované pro trvalý přenos výkonu bez hromadění tepla nebo degradace komponentů. Intermitentní pracovní cykly mohou umožnit vyšší špičkové zatížení, ale vyžadují odlišné materiály a chladicí faktory pro zvládnutí cyklických vzorců napětí.
Odolnost proti nárazovému zatížení se stává kritickým konstrukčním faktorem pro aplikace, při nichž dochází k náhlým změnám zatížení nebo k působení nárazových sil. Převodovka musí obsahovat prvky, jako jsou pružné spojky, ochrana proti přetížení nebo zvýšená tuhost konstrukce, aby tyto přechodné podmínky vydržela bez poškození. Pochopení celého profilu zatížení umožňuje inženýrům vybrat vhodné bezpečnostní koeficienty a konstrukční rezervy.
Environmentální faktory významně ovlivňují návrh převodovek pro aplikace s vysokým zatížením, zejména v náročných průmyslových prostředích. Ochrana proti kontaminaci, odolnost proti korozi a extrémní teploty vyžadují specializované těsnicí systémy, ochranné povlaky a výběr materiálů. Tyto environmentální aspekty zajišťují spolehlivý provoz převodovky i za náročných vnějších podmínek.
Integrace do systémů přenosu výkonu
Úspěšné aplikace převodovek za vysoké zátěže vyžadují pečlivou integraci s vybavením umístěným před a za převodovkou, aby se optimalizoval celkový výkon systému. Výběr spojky ovlivňuje způsob přenosu zatížení do převodovky a má vliv na rozložení vnitřních napětí. Správné postupy zarovnání zajistí, že vnější síly nevyvolají dodatečná zatížení, která by mohla ohrozit výkon nebo životnost převodovky.
Z hlediska celého systému patří mezi důležité aspekty návrh základny, upevňovací uspořádání a konstrukční podpora, které ovlivňují způsob interakce převodovky s celým ústrojím pro přenos výkonu. Tuhé upevnění brání zatížením způsobeným vibracemi, přičemž zároveň umožňuje tepelnou roztažnost a provozní průhyby. Tyto faktory instalace mají přímý dopad na schopnost převodovky efektivně přenášet vysoká zatížení.
Optimalizace výkonu a údržba
Systémy monitoringu a hodnocení stavu
Moderní aplikace převodovek pro vysoké zatížení zahrnují sofistikované monitorovací systémy, které sledují klíčové ukazatele výkonu související s nosnou schopností. Analýza vibrací umožňuje včasnou detekci opotřebení ozubených kol, zhoršení stavu ložisek nebo konstrukčních problémů, které by mohly ohrozit nosnou kapacitu. Monitorování teploty zajistí, že tepelné podmínky zůstávají v přijatelných mezích pro trvalý provoz za vysokého zatížení.
Programy analýzy oleje umožňují preventivní posouzení stavu převodovky detekcí částic opotřebení, kontaminace a degradace maziva, které by mohly ovlivnit výkon při vysokém zatížení. Pravidelné odběry vzorků a laboratorní analýzy poskytují kvantitativní údaje o stavu vnitřních komponent a zbývající životnosti. Tyto informace podporují informovaná rozhodnutí o údržbě, která zachovávají nosné schopnosti převodovky.
Systémy sledování zatížení sledují skutečné provozní podmínky ve srovnání se základními specifikacemi, čímž zajišťují, že převodovka pracuje v bezpečných mezích. Systémy ochrany proti přetížení brání poškození způsobenému nadměrnými silami, zatímco možnosti záznamu dat poskytují historické záznamy pro analýzu výkonu a identifikaci příležitostí k optimalizaci.
Preventivní údržba a servisní strategie
Systematické programy údržby uchovávají výkon převodovek v aplikacích s vysokým zatížením tím, že řeší opotřebení ještě před tím, než ohrozí schopnost převodovky nést zatížení. Pravidelné prohlídky odhalují potenciální problémy, jako je opotřebení ozubených kol, degradace ložisek nebo poškození těsnění, které by mohly vést ke snížení výkonu nebo k katastrofálnímu selhání. Plánované intervaly údržby vyvažují požadavky na provozní dostupnost s požadavky na uchování jednotlivých komponent.
Správa maziva tvoří kritickou součást údržby převodovek za vysokého zatížení, včetně pravidelné výměny oleje, údržby filtračního systému a monitorování přísad. Udržování správné kvality maziva zajišťuje trvalou ochranu ozubených kol a ložiskových komponentů za náročných podmínek zatížení. Kontrola kontaminace brání abrazivnímu opotřebení, které by postupně mohlo snížit nosnou kapacitu převodovky.
Často kladené otázky
Co určuje maximální nosnou kapacitu převodovky?
Maximální nosná kapacita převodovky závisí na několika navzájem propojených faktorech, jako je pevnost ozubení, nosná kapacita ložisek, rozměry hřídelí a tuhost skříně. Vlastnosti materiálů, tepelné zpracování a výrobní přesnost všechny ovlivňují konečné limity zatížení. Bezpečnostní koeficienty zohledňují podmínky konkrétního použití, jako jsou rázová zatížení, režim provozu a environmentální faktory, které ovlivňují skutečnou provozní kapacitu ve srovnání s teoretickými hodnotami.
Jaký vliv má výběr převodového poměru na výkon za vysoké zátěže?
Výběr převodového poměru přímo ovlivňuje násobení točivého momentu a charakteristiku snížení rychlosti, které určují, jak efektivně převodovka podporuje aplikace za vysoké zátěže. Vyšší převodové poměry poskytují větší násobení točivého momentu, avšak mohou vyžadovat větší a robustnější vnitřní součásti, aby odolaly zvýšeným silám. Optimální poměr vyvažuje požadavky na podporu zátěže s ohledem na účinnost, rozměry a náklady specifické pro každou jednotlivou aplikaci.
Jaké údržbové postupy jsou nejdůležitější pro převodovky používané za vysoké zátěže?
Kritické postupy údržby pro převodovky v aplikacích s vysokým zatížením zahrnují pravidelnou analýzu a výměnu maziva, monitorování vibrací, sledování teploty a periodické vnitřní prohlídky. Správné seřízení spojky a údržba základny zabrání vnějším zatížením, která by mohla ohrozit výkon. Kontrola kontaminace prostřednictvím účinných těsnicích a filtračních systémů zachovává životnost komponentů za náročných provozních podmínek.
Lze stávající převodovky modernizovat tak, aby zvládaly vyšší zatížení?
Modernizace stávajících převodovek za účelem zvýšení jejich nosné kapacity je možná, avšak omezená základními konstrukčními omezeními, jako je pevnost skříně, rozměry hřídelí a geometrie ozubených kol. Zlepšení mohou zahrnovat vylepšené mazací systémy, lepší chlazení, použití vyšší kvality materiálů pro konkrétní komponenty nebo úpravu provozních parametrů. Významné zvýšení zatížení však obvykle vyžaduje kompletní výměnu převodovky za vhodně dimenzované zařízení navržené speciálně pro vyšší zatížení.
