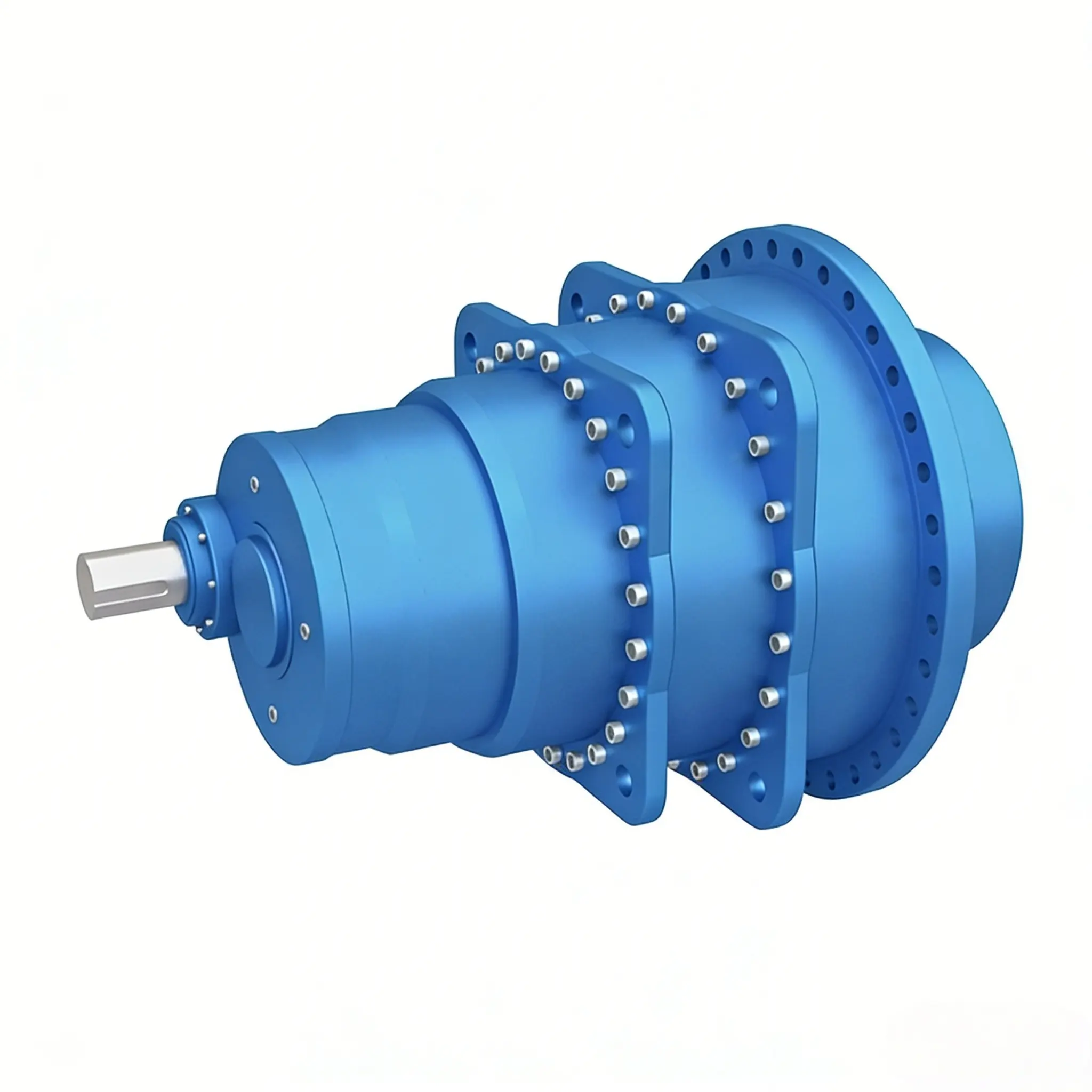

لماذا يُستخدم علبة تروس كوكبية في أنظمة القيادة الدقيقة؟

تتطلب أنظمة القيادة الدقيقة دقةً استثنائيةً، وموثوقيةً عاليةً، وأداءً ثابتًا عبر مختلف التطبيقات الصناعية. وعندما يقوم المهندسون بتصميم أنظمة تحكم الحركة للروبوتات والطيران والفضاء والأجهزة الطبية ومعدات التصنيع المتقدمة، فإنهم يلجؤون باستمرار إلى نوعٍ محدَّدٍ من تقنيات النقل التي تقدِّم خصائص أداءٍ متفوِّقة. التروس الكوكبية علبة التروس برزت كحلٍّ مفضَّلٍ لتطبيقات القيادة الدقيقة نظرًا لمزاياها الميكانيكية الفريدة وقدرتها الاستثنائية على الحفاظ على التحملات الضيقة تحت ظروف التشغيل الصعبة.

السبب الجوهري وراء استخدام أنظمة القيادة الدقيقة لتكنولوجيا علب التروس الكوكبية يكمن في قدرتها على توفير عدة فوائد أداءٍ بالغة الأهمية في آنٍ واحد. وعلى عكس الترتيبات التروسية التقليدية، فإن الترتيب الكوكبي يوزِّع قوى الحمل عبر عدة أسنان تروس، مما يؤدي إلى زيادة كثافة العزم، وتقليل التمايل (الانزياح الخلفي)، وتحسين دقة الموضع. وهذه الخصائص تجعل علبة التروس الكوكبية مكوِّنًا لا غنى عنه في التطبيقات التي قد تُضعف فيها أي انحرافات طفيفة عن معالم الحركة المُقرَّرة أداء النظام أو منتج متسقة.

توزيع متفوق للحمل وقدرات ممتازة في التعامل مع العزم

آلية توزيع الحمل عبر مسارات متعددة

الميزة الأساسية التي تجعل أنظمة علب التروس الكوكبية مثالية للتطبيقات الدقيقة تكمن في هندسة توزيع الحمل الفريدة الخاصة بها. ففي الترتيب الكوكبي، تتفاعل عدة تروس كوكبية في وقتٍ واحد مع ترس الشمس وترس الحلقية، ما يُشكِّل عدة مسارات موازية لنقل الحمل. ويؤدي هذا التصميم متعدد المسارات إلى توزيع عزم الدوران المنقول على ثلاثة إلى ستة تروس كوكبية، حسب تكوين علبة التروس الكوكبية المحددة، بدلًا من تركيز جميع القوى على نقطة تلامس ترس واحدة كما يحدث في سلاسل التروس التقليدية.

يؤدي نهج التحميل الموزَّع هذا إلى تقليل تركيز الإجهاد على أسنان التروس الفردية بشكل كبير، ما يسمح لعلبة التروس الكوكبية بتحمل أحمال عزم دوران أعلى بكثير مع الحفاظ على التحكم الدقيق في الحركة. وتُنشئ نقاط الاتصال المتعددة هامش أمان (تكراراً وظيفياً) يعزز موثوقية النظام، حيث لا يؤدي فشل ترس كوكبي واحد إلى تعطيل النظام الكامل للناقل فوراً. ولتطبيقات المحركات الدقيقة التي تتطلب كلًّا من السعة العالية لعزم الدوران والتحديد الدقيق للموضع، فإن خاصية توزيع الحمل هذه في علب التروس الكوكبية توفر توازناً أمثلًا بين القوة والدقة.

كما أن التوزيع المنتظم للقوى يقلل أيضاً من انحراف أسنان التروس تحت التحميل، وهي ميزة بالغة الأهمية للحفاظ على علاقات التداخل المتسقة بين التروس والحفاظ على دقة نسبة التحويل. وتضمن هذه الخاصية أن علبة تروس كوكبية يحافظ على خصائصه الدقيقة حتى عند التشغيل عند مستويات العزم المُصنَّف الأقصى، مما يجعله مناسبًا للتطبيقات الصناعية الشديدة التي تتطلب كلاً من القوة والدقة كمتطلبات أساسية.

أداء محسَّن لكثافة العزم

غالبًا ما تعمل أنظمة القيادة الدقيقة في بيئات مقيَّدة المساحة، حيث يصبح تحقيق أقصى قدر ممكن من قدرة نقل العزم ضمن مساحة صغيرة أمرًا بالغ الأهمية. ويتفوق علبة التروس الكوكبية في هذه السيناريوهات بفضل قدرتها الاستثنائية على توفير كثافة عزم عالية، وعادةً ما تحقق نسب عزم إلى وزن تفوق بنحو ثلاثة إلى خمسة أضعاف تلك الخاصة بعلب التروس الحلزونية أو علب التروس المستقيمة المكافئة. وتنجم هذه الكثافة الفائقة للعزم عن الانخراط المتزامن لعدة تروس كوكبية، ما يؤدي فعليًّا إلى مضاعفة قدرة تحمل العزم دون زيادة متناسبة في الحجم الإجمالي أو وزن علبة التروس.

يتيح التصميم المدمج لعلبة تروس كوكبية لمصممي أنظمة القيادة الدقيقة تحقيق مستويات أداء أعلى مع تقليل الحجم الميكانيكي لمكونات ناقل الحركة. وتكتسب هذه الكفاءة في استغلال المساحة أهميةً بالغةً في التطبيقات مثل المفاصل الروبوتية، ومحركات الأجهزة الطبية، والآليات الفضائية، حيث يجب تحسين كل غرام من الوزن وكل سنتيمتر مكعب من الحجم لتحقيق أقصى فائدة وظيفية ممكنة. كما أن كثافة العزم العالية تقلل الحاجة إلى مراحل إضافية لتقليل السرعة بواسطة التروس، ما يبسّط هيكل نظام القيادة الكلي ويزيد من موثوقية النظام.

خصائص دقة واستقرار استثنائية

أدنى أداء ممكن للانزياح الخلفي

يمثّل التأرجح الخلفي أحد أهم المعايير الحاسمة في أداء أنظمة القيادة الدقيقة، لأنه يؤثر تأثيراً مباشراً على دقة تحديد المواقع، والتكرارية، وخصائص استجابة النظام. ويوفّر تصميم علبة التروس الكوكبية بشكلٍ جوهري أداءً متفوقاً من حيث التأرجح الخلفي مقارنةً بترتيبات التروس التقليدية، وذلك بسبب نمط التشابك المتناظر للتروس فيها، وقدرتها على تطبيق تحملات تصنيع دقيقة عبر واجهات تشابك التروس المتعددة في وقتٍ واحد.

في علبة تروس كوكبية مُصمَّمة بشكلٍ سليم، تميل القوى الشعاعية الناتجة عن ترس الكواكب المتعدد إلى تحقيق تمركز ذاتي للترباس الشمسي والحفاظ على أنماط اتصال ثابتة بين أسنان التروس. ويُحقِّق هذا التأثير المتمركز ذاتيًّا، جنبًا إلى جنب مع تحملات التصنيع الدقيقة، إمكانية وصول وحدات علب التروس الكوكبية إلى قيم الارتخاء (اللعب) المنخفضة جدًّا والتي تتراوح بين ١–٣ دقائق قوسية، وهي قيمة أفضل بكثير من قيم الارتخاء المعتادة في علب التخفيض التقليدية التي تتراوح بين ٥–١٥ دقيقة قوسية. ولتطبيقات التموضع الدقيق التي تتطلب دقة أقل من الملليمتر أو تموضع زاوي دقيق، فإن هذه الخاصية المتمثلة في الحد الأدنى من الارتخاء ضرورية لتحقيق مواصفات الأداء المطلوبة.

إن نمط التشابك المستمر لمجموعة تروس كوكبية يضمن أيضًا بقاء التشغيل الحر (الانزياح الزاوي) ثابتًا طوال عمر نظام النقل التشغيلي. وعلى عكس مجموعات التروس التقليدية، التي يميل فيها التشغيل الحر إلى الازدياد بسبب أنماط التآكل المتركزة على أسنان تروس محددة، فإن توزيع الحمل في أنظمة المجموعات التروس الكوكبية يُعزِّز توزيع التآكل بالتساوي، ما يحافظ على خصائص التشغيل الحر الثابتة خلال فترات تشغيل طويلة.

دقة موضعية عالية وإعادة تكرار دقيقة

تتطلب أنظمة القيادة الدقيقة مكونات نقل حركة قادرة على تنفيذ أوامر تحديد الموضع بدقةٍ ثابتةٍ دون إدخال أخطاء منهجية أو تقلبات عشوائية. وتوفر تشكيلة علبة التروس الكوكبية دقةً استثنائيةً في تحديد الموضع بفضل استقرارها الميكانيكي الجوهري والتسامح التصنيعي الدقيق الذي يمكن تحقيقه في عمليات إنتاج التروس الكوكبية الحديثة. كما أن الترتيب التناظري لتروس الكواكب يُنشئ نظامًا متوازنًا ميكانيكيًّا يقلل الاهتزازات إلى أدنى حدٍّ ويُلغي القوى الجانبية التي قد تُضعف دقة تحديد الموضع في تشكيلات التروس الأخرى.

تُعَدُّ خصائص التكرار في علبة تروس كوكبية ذات أهمية بالغة في التطبيقات مثل أدوات الآلات الرقمية (CNC)، ومعدات تصنيع أشباه الموصلات، وأنظمة التجميع الدقيقة. وتتطلّب هذه التطبيقات أن يعود نظام النقل إلى نفس الموضع بدقةٍ مُطَّردة، وغالبًا ما تُقاس التسامحات المسموح بها بوحدة الميكرومتر. وتتيح العلاقات المستقرة بين أسنان التروس والانحرافات الدنيا التي تتصف بها أنظمة علب التروس الكوكبية تحقيق قيم تكرار في تحديد الموضع تتراوح بين ±٢–٥ ميكرومتر، مما يجعلها مناسبةً لأكثر التطبيقات الدقيقة طلبًا.

وعلاوةً على ذلك، فإن الاستقرار الحراري لأنظمة علب التروس الكوكبية يسهم في أدائها الممتاز من حيث التكرار. فالتوزيع المتناظر لقوى التمدد الحراري الناتجة عن التصميم المتناظر يمنع التشوهات الحرارية التي قد تؤثّر في علاقات اشتباك التروس وتُضعف الدقة الموضعية مع تقلّبات درجات حرارة التشغيل أثناء التشغيل العادي للنظام.

خصائص مثلى في خفض السرعة والتحكم

خفض فعّال للسرعة بنسبة عالية

تتطلب العديد من تطبيقات المحركات الدقيقة خفضًا كبيرًا للسرعة لتحويل مخرج المحرك عالي السرعة إلى حركة منخفضة السرعة وعالية العزم اللازمة للتحديد الدقيق والموقع المتحكم به. وتُعد علبة التروس الكوكبية حلاً مثاليًا لتحقيق نسب خفض عالية بكفاءة ضمن مرحلة انتقال واحدة. ويمكن لوحدات علب التروس الكوكبية ذات المرحلة الواحدة عادةً تحقيق نسب خفض تتراوح بين ٣:١ و١٠:١، بينما يمكن لتراكيب متعددة المراحل أن توفر نسب خفض تتجاوز ١٠٠٠:١ مع الحفاظ على كفاءة عالية وخصائص دقة ممتازة.

تنتج كفاءة خفض السرعة في أنظمة علب التروس الكوكبية من مسارات الطاقة المتعددة التي تتشارك في تحمل الحمل المنقول. ويؤدي هذا النهج الموزَّع لنقل الطاقة إلى تقليل احتكاك الانزلاق والخسائر الناتجة عن التدحرج مقارنةً بعلب التروس التقليدية، حيث يجب أن يمر كل الطاقة عبر واجهة تشابك ترس واحدة فقط. وتتراوح مستويات كفاءة علب التروس الكوكبية النموذجية بين ٩٥٪ و٩٨٪ لكل مرحلة، مما يضمن فقدان أقل قدر ممكن من الطاقة أثناء عملية خفض السرعة، ويقلل من تولُّد الحرارة الذي قد يؤثر على الأداء الدقيق.

وتتيح القدرة على تحقيق نسب خفض عالية في تكوين علبة تروس كوكبية مدمجة الاستغناء عن مراحل خفض متعددة أو مكونات انتقال إضافية. ويؤدي هذا التبسيط إلى خفض تعقيد النظام الكلي، وتحسين الموثوقية، وتقليل التأثير التراكمي للخلوص (اللعب) وانحدار الدقة الناتج عن ربط عدة مراحل لخفض التروس على التوالي.

التحكم السلس في الحركة والاستجابة الديناميكية

تتطلب أنظمة القيادة الدقيقة حركةً سلسةً ومستقرةً دون تذبذب في السرعة أو تقلبات في العزم، والتي قد تُضعف جودة العملية أو أداء النظام. وتوفّر ترسية التروس الكوكبية سلاسةً استثنائيةً في الحركة بفضل الانخراط المستمر لعدة تروس كوكبية والترتيب الميكانيكي المتوازن الذي يلغي التغيرات الدورية المرتبطة بأنماط اشتباك التروس التقليدية.

تُعتبر خصائص استجابة علبة التروس الكوكبية الديناميكية جعلها مناسبةً بشكلٍ خاصٍ للتطبيقات التي تتطلب دورات تسارع وتباطؤ سريعة. ويُمكِّن انخفاض العطالة الخاصة بكل ترس كوكبي فرديٍ والكتل الدورانية المتوازنة النظامَ من الاستجابة بسرعةٍ لتغيُّرات السرعة والاتجاه دون إحداث رنين ميكانيكي أو اهتزازات. وتُعد هذه القدرة على الاستجابة السريعة ضروريةً في تطبيقات مثل الروبوتات المُستخدمة في عمليات التقاط الأجزاء ووضعها، ومعدات التعبئة ذات السرعة العالية، ومراكز التشغيل الدقيقة، حيث يؤثر وقت الدورة تأثيراً مباشراً على الإنتاجية.

ويُسهم أيضًا الصلابة الميكانيكية الجوهرية لأنظمة علب التروس الكوكبية في أدائها الديناميكي الممتاز. فالتداخلات المتعددة بين أسنان التروس والهيكل الصلب للحامل يشكِّلان نظام نقلٍ ذا صلابة لَوَائية عالية، ما يضمن أن الحركة الخارجة تتبع أوامر الإدخال بدقةٍ دون حدوث انحراف مرن أو تأخُّر ميكانيكي قد يُضعف الأداء الدقيق أثناء العمليات الديناميكية.

متطلبات التطبيقات الصناعية والتكامل النظامي

الأداء البيئي المطلوب بشدة

غالبًا ما تعمل أنظمة القيادة الدقيقة في ظروف بيئية صعبة تتطلب مكونات نقل الحركة القادرة على الحفاظ على خصائص أدائها رغم التعرُّض لتقلبات درجات الحرارة والاهتزازات والملوثات وغيرها من الظروف الضارة. وتجعل البنية المتينة والتصميم المتوازن لأنظمة علب التروس الكوكبية منها مناسبة جدًّا لهذه التطبيقات المُطالبَة بشدة، حيث تُعَدّ الموثوقية والأداء الثابت متطلباتٍ بالغة الأهمية.

يوفّر التصميم المغلق لمعظم وحدات علب التروس الكوكبية حماية ممتازة ضد الغبار والرطوبة وغيرها من الملوثات البيئية التي قد تُضعف جودة تداخل التروس أو تسبب تآكلًا مبكرًا. وتوزّع واجهات تداخل التروس المتعددة أنماط التآكل بشكلٍ متساوٍ، مما يطيل العمر التشغيلي حتى في التطبيقات ذات دورات العمل العالية أو التعرّض للتلوث الجسيمي. وتجعل هذه المرونة البيئية تقنية علب التروس الكوكبية ذات قيمةٍ كبيرةٍ خصوصًا في بيئات التصنيع والتطبيقات الخارجية وغيرها من البيئات التي قد تتدهور فيها أداء أنظمة النقل التقليدية بسرعة.

يمثل استقرار درجة الحرارة ميزةً حرجةً أخرى لأنظمة علب التروس الكوكبية في التطبيقات الدقيقة. وتقلل الخصائص المتوازنة للتمدد الحراري والتصميم المتناظر من التشوهات الحرارية التي قد تؤثر على علاقات تداخل التروس أو تُضعف الدقة الموضعية مع تغير درجات حرارة التشغيل. ويضمن هذا الاستقرار الحراري أن تحتفظ علبة التروس الكوكبية بخصائصها الدقيقة طوال نطاق درجات حرارة تشغيلها، الذي يتراوح عادةً بين -٤٠°م و+١٢٠°م، وذلك حسب متطلبات التصميم المحددة وأنظمة التشحيم.

خيارات التكامل والتركيب المتعددة الاستخدامات

يوفّر التصميم المدمج المتناظر لأنظمة علب التروس الكوكبية مرونة استثنائية في دمجها ضمن مختلف هياكل أنظمة القيادة الدقيقة. ويعمل ترتيب عمودَي الإدخال والإخراج المتمحورين على إلغاء متطلبات التركيب المُزاحة المرتبطة بمحركات التخفيض ذات المحاور المتوازية، ما يمكّن من تصميمات ميكانيكية أكثر إحكاماً وتوازنًا. وهذه التكوينة المحورية تكون مفيدة بشكل خاص في التطبيقات مثل المفاصل الروبوتية والجداول الدوارة وأنظمة القيادة المباشرة، حيث يُعد الحفاظ على المحاذاة الدقيقة وتقليل التعقيد الميكانيكي أهداف تصميمٍ بالغة الأهمية.

توفر تصاميم علب التروس الكوكبية الحديثة عدة تكوينات لتثبيت الوحدة وخيارات واجهة لاستيعاب متطلبات التركيب المختلفة والقيود المفروضة على المساحة. وتتيح تكوينات التثبيت عبر الصفيحة (Flange mounting)، والتثبيت عبر القواعد (Foot mounting)، والمحاور المجوفة (Hollow shaft) لمصممي الأنظمة المرونة في تحسين ترتيب النظام مع الحفاظ على خصائص الأداء الدقيقة المطلوبة للتطبيقات الشديدة الطلب. كما أن واجهات التثبيت القياسية وأبعاد المحاور الموحَّدة وفق المعايير الصناعية تسهِّل دمج هذه العلب بسلاسة مع تصاميم المحركات والمعدات الحالية.

كما أن الطابع النمطي (القابل للتجزئة) لأنظمة علب التروس الكوكبية يمكِّن المهندسين من اختيار خصائص أداء مُعيَّنة عن طريق تحديد نسب التروس المناسبة، وتكوينات المخرجات، وخيارات الملحقات دون الحاجة إلى تصاميم انتقالية مخصصة. ويؤدي هذا النمطية إلى تقليص وقت التطوير، وتبسيط إدارة مخزون قطع الغيار، وضمان اتساق خصائص الأداء عبر مختلف التطبيقات ضمن عائلة أنظمة القيادة الدقيقة.

الأسئلة الشائعة

ما الذي يجعل علب التروس الكوكبية أكثر دقةً من أنواع التروس الأخرى؟

تُحقِّق علب التروس الكوكبية دقةً فائقةً بفضل تصميمها الذي يوزِّع الحمولة عبر مسارات متعددة، حيث تشارك عدة تروس كوكبية في وقتٍ واحد مع كلٍّ من ترس الشمس وترس الحلقية. ويؤدي هذا الترتيب إلى إنشاء قوى شعاعية متوازنة تُركِّز تجميع التروس تلقائيًّا، مما يقلل من الارتخاء الزاوي إلى ١–٣ دقائق قوسية مقارنةً بـ٥–١٥ دقيقة قوسية في علب التخفيض التقليدية. كما أن التكوين المتماثل يوزِّع التآكل بشكلٍ متساوٍ على جميع أسنان التروس، ما يحافظ على الدقة الثابتة طوال عمر علبة التروس التشغيلي.

كيف تتعامل علب التروس الكوكبية مع العزوم العالية مع الحفاظ على الدقة؟

يوزّع التصميم الكوكبي عزم الدوران المنقول عبر عدة تروس كوكبية بدلًا من تركيز جميع القوى عند نقطة اتصال واحدة. ويسمح هذا توزيع الحمل لعلب التروس الكوكبية بتحمل عزم دوران يفوق بـ ٣–٥ مرات عزم الدوران الذي تتحمله علب التروس التقليدية المماثلة في الحجم، مع خفض تركيز الإجهادات على الأسنان الفردية. كما أن انخفاض انحراف الأسنان تحت التحميل يحافظ على علاقات الارتكاز بين التروس ويضمن دقة النقل حتى عند مستويات العزم الأقصى المُصنَّفة.

ما هي نسب التخفيض الممكنة مع علب التروس الكوكبية في الأنظمة الدقيقة؟

توفر علب التروس الكوكبية ذات المرحلة الواحدة عادةً نسب تخفيض تتراوح بين ٣:١ و١٠:١، بينما يمكن لتكوينات المراحل المتعددة تحقيق نسب تجاوز ١٠٠٠:١. ويؤدي القدرة على الحصول على نسب عالية في تكوينات مدمجة إلى إلغاء الحاجة إلى مراحل تخفيض متعددة، مما يقلل من التأثير التراكمي للارتخاء الزاوي (Backlash) وانحدار الدقة. وتستخدم معظم التطبيقات الدقيقة نسباً تتراوح بين ١٠:١ و١٠٠:١ لتحقيق توازن بين تضخيم العزم ومتطلبات التحكم في السرعة.

لماذا تُفضَّل علب التروس الكوكبية على علب التروس الحلزونية في التطبيقات الدقيقة؟

ورغم أن تروس الدودة يمكن أن توفر نسب تخفيض عالية، فإن علب التروس الكوكبية تتفوق من حيث الكفاءة (95–98% مقابل 70–90%)، وانخفاض التشغيل العكسي (اللاعودة) بشكل كبير، ودقة أفضل في الاتجاهين، واستجابة ديناميكية أسرع. كما أن التصاميم الكوكبية تلغي الاحتكاك الانزلاقي المتأصل في أنظمة تروس الدودة، مما يقلل من تولُّد الحرارة ويحسِّن التكرار الموضعي. وبفضل الكتل الدورانية المتوازنة في الأنظمة الكوكبية، تتحقق أيضًا تحكُّمٌ أكثر سلاسةً في الحركة، دون ظاهرة «الالتصاق-الانزلاق» التي قد تؤثر على الدقة في تطبيقات تروس الدودة.
